UMG 511


发布时间:2011-10-09 16:23:28 点击次数:

UMG 511在线电能质量分析仪 (符合IEC61000-4-30 A级标准)


    UMG 511 电能质量分析仪根据电能质量标准 EN50160连续监测电能质量,既满足了电力部门从供电侧进行在线电能质量监测和分析的需要,也适用于用户侧的用电故障分析的应用和配电网络干扰的预防性测量。通过以太网连接可以建立一个快速的、有效的、可靠的通讯网络,通过访问UMG 511自带的嵌入式WEB网络服务器,用户可以直接连接到UMG 511,获取测量数据和设备配置情况。


    大量数字和模拟输入、输出信号为仪表接入各种不同的通讯系统、PLC系统和其他独立的控制系统提供了可行性。Gridvis分析软件是标准配置的一部分。该软件可根据EN50160电能质量标准,分析实时与历史的电能质量数据,有利于发现配电网络中运行问题与故障的原因。


应用领域


●  连续测量电能质量,根据EN50160等电能质量标准

●  通过以太网网关功能管理从站测点

●  分析电网的电气故障问题

●  监测配电网络的电能质量参数,根据 EN 61000-4-7, 4-15, 4-30

●  生成基于EN50160电能质量标准的电脑质量分析报告

●  远程控制


主要特性


●  基于 DIN EN 61000-4-30 标准的电能质量测量方法

●  A级测量

●  谐波测量: 1~ 63次, 傅里叶分析( U-LN, U-LL, I, P (供给/消耗) 和 Q (感性/容性))

●  测量谐波和间谐波,基于 DIN EN 61000-4-7 标准

●  基于 DIN EN 50160 电能质量标准,通过配套的Gridvis编程和分析软件分析和评估电能质量

●  配套分析评估软件 GridVis

●  闪变测量,基于 DIN EN 61000-4-15 标准

●  适用于 TN 和 TT 网络 (500V CATIII)

●  4 个电压,4个电流的独立测量通道

●  连续采样率:20kHz

●  在一个测量周期(200ms)记录超过2000个测量数据

●  记录 >50µs的瞬态事件,并可同时保存超过16000个采样点

●  数据传输 / 事件记录 (256MB 闪存)

●  8 个数字输入和5个数字输出

●  RS 485接口,支持 Profibus DP/V0, Modbus RTU, Modbus-Master,  BACnet(选件)

●  以太网接口 (网络服务器, E-Mail, BACnet选件)

●  使用 Jasic 编程语言进行用户自定义应用编程

●  * BACnet 选件


主测量


UMG 511 具有4通道电压/电流测量输入,前3个通道只要用于3相系统。

辅助测量(第四测量通道)

辅助测量通道可用于单相或对称的三相系统中,电流输入也可用来测量零线的电流值。比如:辅助电压输入可用来记录零线和接地(PE)之间的的电压。辅助测量通道提供类似于主测量通道所有的电能质量参数,如 电流、电压、谐波、瞬态、事件和闪变等。


通讯接口


●  RS485 通讯协议: Profibus DP 或 Modbus / RTU, Modbus-Gateway 和 BACnet

●  快速 Ethernet 10/100Base-TX 通讯协议: HTTP, NTP, Modbus TCP, Modbus over TCP, DHCP 和 BACnet


测量值和记录的数据可以通过 Ethernet (TCP/IP)接口传送,仪表的参数化和数据的分析功能可以由Gridvis 软件来实现,可以通过多种总线通讯方式(Modbus/RTU, Modbus/TCP, Profibus)来实现实时值的读取,数字输入输出端口也可以编程控制。


数字输入输出


8个数字输入可用于费率切换,时间同步,启动记录或作为其他仪表的脉冲输入对象,有8个可编程的逻辑比较器,可以作为一个限值比较器来分配给4个测量参数。数字输出也可以被编程为一个瞬态、事件的信号输出,或作为脉冲输出。

数据采集与记录

UMG 511 配有256M的内置闪存,可以连续记录所有的测量数据。此测量值存储器可根据需要自由设定被存储的测量值类型与记录间隔,记录间隔就是保存每个测量值的平均时间。数据存储可以达到1年。


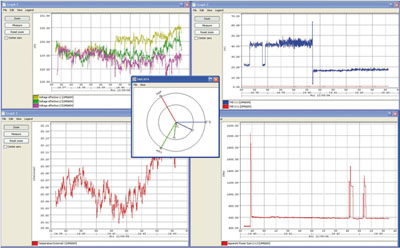

图形显示示例

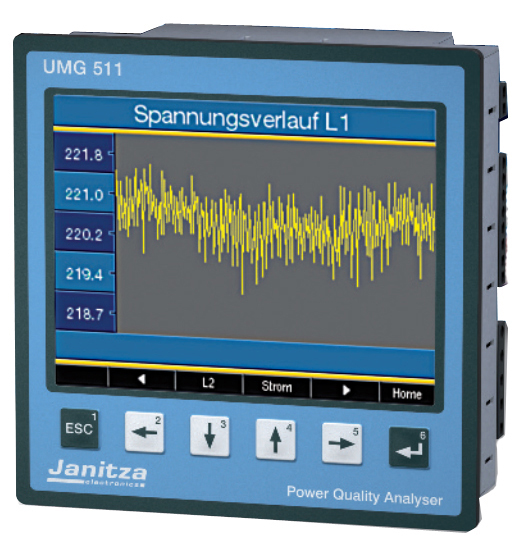

UMG511 具有带有背光功能的彩色动态矩阵显示器(5.7英寸)可以显示测量值,柱状图和波形曲线。通过设备的操作菜单,可以设定测量值的自动循环显示,使用Gridvis软件,可以对设备进行完整的设定和配置。

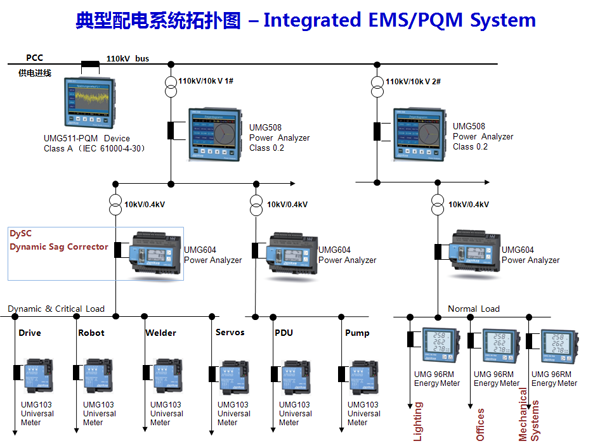

典型应用—电力公司与用户公共接线端(PCC
