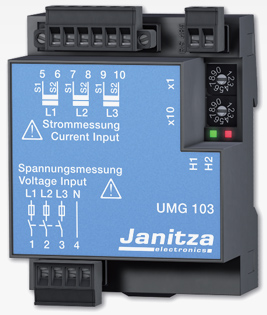

德国Janitza UMG 103导轨安装多功能电力参数测量仪表
UMG 103是一个导轨安装的非常紧凑小巧的通用测量仪表，小巧的尺寸甚至可以方便地安装在空间很小的地方，比如：配电盘、抽屉柜等，这样的安装成本也要远远小于常规的柜面开孔。
为了充分发挥该测量仪表的强大功能，组网通讯和测量数据的分析变得越发重要，优势就地的显示就不是那么必要了，这也是UMG103不带显示屏的原因。但是UMG103有两个LED灯来显示工作状态，测量数据的通讯将通过一个RS485接口，以高速的Modbus通讯协议进行。
UMG 103的功能足够满足低压配电监控的需要，并可以从站的方式连接到UMG 604或UMG 507等高端的电能质量分析（作为主站），从而组成一个更加完整全面的电能管理系统。在该应用中，UMG 103作为一个监测点，传送相关的电能参数到上位的主站。
使用UMG 507和UMG 604电能质量分析仪（作为主站），作为一个集成了Modbus/以太网关河网络服务器功能的设备，可以获取来自下层的数据，并在主页中进行数据显示。这种典型的应，可以用在商业楼宇的成本中心数据采集、监测馈电回路、马达控制单元、或IT数据中心等。
应用
UMG 103用于测量各种电力参数，如：电流、电压、功率、电能消耗和谐波等。安装位置可以是厢式配电房、配电柜、断路器柜或机柜等。可以方便的固定在配电柜中，或其他安装空间狭小的场合。
通过本身的RS485串口进行共享，测量参数的最大/最小值和电能值会被记录在非掉电存储器中（每2秒1次）。
电压测量适用于额定相电压不超过300V和满足CAT III等级的抵押网络，因为UMG103可以直接从低压网络中获取工作电源，如果要用于更高电压等级，需要使用电压互感器连接。
主要特性
● 适用于TN 和 TT 接线方式
● 3个电压测量通道 (300V CATIII), 3个电流测量通道
● 电压电流连续测量
● 高精度, 有功电能精度到 0.5级; U/I, 0.2%
● 谐波测量到 25次
● 包含GridVis 软件
● RS 485 (Modbus RTU, 从站)
● 35mm DIN 导轨安装
● 适用于紧凑的安装位置
通讯选件

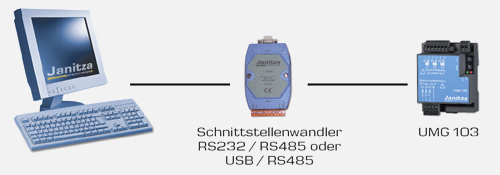

使用通讯转换器的UMG103与PC的连接
<?xml:namespace prefix = o />

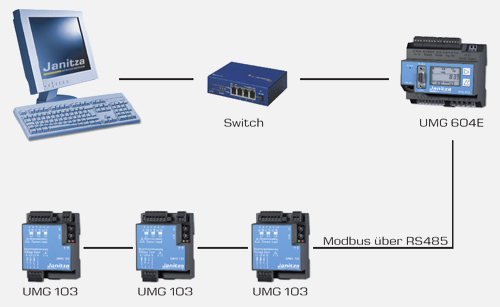

通过UMG604（带以太网口）的多个UMG103连接

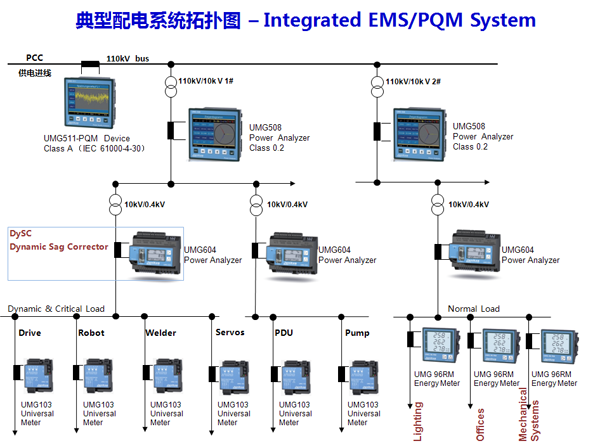

典型应用—关键性负载和动态负荷电力品质监测
